Flashings

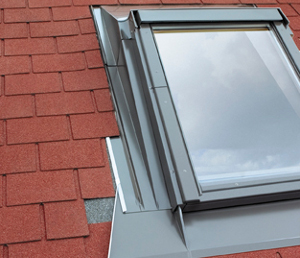

Rufos para coberturas com baixa inclinação ESA, EHA-P

Descrição

Recomendado para la instalación de ventanas en cubiertas con poca inclinación (por debajo de 20º). Este tapajuntas permite una elevación de 10º sobre el ángulo de inclinación del tejado. Normalmente se utiliza para la instalación de ventanas individuales, aunque también están disponibles para combinaciones de ventanas en horizontal (en este caso se requiere una distancia de 20 cm entre ventanas).

Flashing for Changing Window Installation Angle ESA, EZA-P, EHA-P



Há dois tipos de rufos disponíveis, cujo uso depende da cobertura do teto:

  • ESA para material de cobertura plano com 10 mm de espessura (2x5 mm) tipo ardósia ou lâmina asfáltica.
  • EHA para material de cobertura com um máximo de 90 mm de espessura, coberturas de todo o tipo de telha ou de chapa metálica.

Pode ser instalado em telhados com graus de inclinação entre 10º e 75º.






Componentes dos rufos:

São formados por 4 elementos básicos. Os elementos inferiores adaptam-se ao material do telhado. Os elementos superiores e laterais estão perfilados de tal forma que criam uma área de isolamento entre o rufo e os elementos laterais, isolando as partes superiores. Os modelos EHA e EZA incorporam umas peças laterais cuja função é a de conseguir a perfeita adaptação entre a janela e os materiais da cobertura, além da função de drenagem. Os canais laterais evitam a acumulação de pó, folhas, água e neve.

Elementos do rufo:
1 — Parte inferior com peças laterias
2 — Elementos laterais
3 — Parte superior dos rufos
4 — Chapas para fixação dos rufos
5 — Conduto
6 — Chapas para fixação dos rufos

Vertical and horizontal cross-section with EZA flashing elements
