Flashings

Rufos de união da janela de telhado com vertical EUN/B, EUV/B, EUV-L/B

Descrição

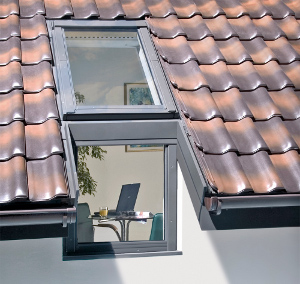

Os rufos EU_/B foram desenhados para uso exclusivo com a linha de janelas verticais B_L. O rufo EU_/B resolve a instalação do conjunto de janelas de telhado sobre a janela vertical.

Estão disponíveis em três níveis no que diz respeito à linha de cobertura, selecionando o grau de profundidade:

  • N (+3 cm), V (0)
  • J (-3 cm)

A profundidade standard de instalação das janelas de telhado com a utilização de rufos é a profundidade N- versão EUN/B. EUN/B é universal e permite a instalação de janelas em vários tipos de material de cobertura plana, enquanto o rufo EUN-L/B é utilizado para materiais de cobertura planos (2 camadas x 5 mm). Também existe uma versão Kombi que permite instalar conjuntos horizontais de várias janelas de telhado sobre janelas verticais.

Grau de profundidade da montagem de rufos de acordo com a inclinação do telhado:
— profundidade “V”, “N” para inclinações entre 15° e 55°
— profundidade “J“ para inclinações entre 30° e 55°

Kołnierze do zespolenia kolankowego EUN/B, EUV/B, EUV-L/B






Componentes dos rufos

Inclui as peças necessárias para ocultar as juntas de união exterior e interior das janelas, bem como o revestimento do beiral com secções de 120 cm.

Elementos dos rufos EUV/B


1 – rufos janela de telhado sem incluir a parte inferior
2 – elementos de união entre as duas janelas
3 – revestimento de alumínio
4 – elemento de fixação da janela vertical
5 – perfis laterais
6 – perfil contra o vento
7 – perfil de revestimento

Schemat kołnierza do zespolenia kolankowego EUN/B, EUV/B, EUV-L/B
