Light tunnel with rigid light transmitting tube SRT

Lucerna plana con tubo rígido SR_

Descripción

SR_  con tubo rígido.
SR_-L  con tubo rígido y con iluminación simultánea del espacio bajo cubierta. La lucerna instalada en el techo garantiza el uso cómodo de la habitación.

Características del nuevo diseño de lucerna:

  • Mejor coeficiente térmico, aproximadamente un 10% más en comparación con una versión con cúpula.
  • Tapajuntas integrado – para instalación más rápida.


La lucerna SR_ está compuesta del elemento para tejado, tres elementos de tubo transmitor - SRM 61cm, el codo SRK, el embellecedor de techo, difusor de luz y el kit de montaje. La longitud total del tubo de la lucerna es 2,1 m (excepto para diámetro 550 mm, que no incluye codo).

Túnel de luz plano con tubo transmisor de luz rígido SR_

Características:

  • TUBO TRASMISOR RÍGIDO -  El tubo transmisor está fabricado en aluminio, cubierto por una capa reflectante de base de plata que se caracteriza por el coeficiente de reflexión superior al 98% (el coeficiente de reflexión de la luz en el nuevo reflejo es del 90-95%).Las mínimas pérdidas de transmisión de la luz permiten el uso de las lucernas SRT, de  longitud que pueda alcanzar los 12 metros. Durante el montaje no es necesario acortar los tubos, ya que esta hecho en base de telescopio. Sólo hace falta introducir un elemento dentro de otro para obtener la adecuada longitud.

  • ELEMENTO DE TEJADO - se compone de un marco de aluminio en el que se coloca un vidrio templado de 4 mm. El tubo trasmisor está instalado en el perfil interior del marco. El elemento de tejado está fabricado en chapa de aluminio o de un vidrio orgánico especial (L – versión con iluminación adicional de la buhardilla) y está integrada con el tapajuntas. El conjunto está disponible en color gris-marrón RAL 7022 que encaja con los colores típicos de techos.

  • EMBELLECEDOR DEL TECHO - El embellecedor del techo y un dispositivo difusor de luz son los únicos elementos visibles en el tejado una vez instalada la lucerna. La luz reflejada en el interior del tubo transmisor cae en el dispositivo difusor de la luz. Su tarea principal es difundir la luz dentro de la habitación. Se compone de un difusor transparente y otro mate, los cuales tienen filtro UV. Ambos difusores se colocan en la junta, que los combina en una pieza. Entre los difusores hay una cámara de aire, que es un aislante entre el interior de la habitación y el tubo transmisor. Esto permite minimizar el riesgo de condensación en el interior del tubo.

  • CODO - El codo SRK cambia el ángulo del tubo transmisor 0 a 65°. Para las lucernas SR_ y SR_-L 550 el codo SRK está disponible solo opcional.
    Pendiente de instalación entre 15 y 30°



*Para la lucerna SR_ 550 y SR_-L 550, el codo SRK  disponible sólo como una opción.

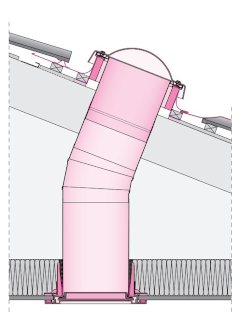

Sección transversal de la lucerna SR_:

Lucerna plana con tubo rígido SR_
