Rufos para coberturas com duas inclinações KMV, KMV-L
Descrição

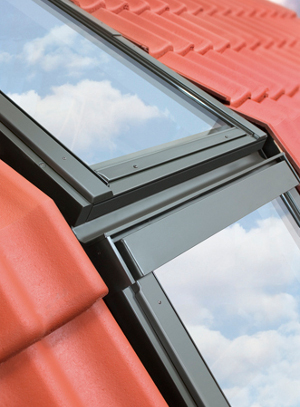

Os rufos KM permitem a instalação de duas janelas em telhados com dois graus de inclinação diferentes. As janelas são posicionadas uma por baixo da outra e unidas com o rufo KM.
Apenas está disponível um tipo de rufo dependendo do nível em relação à linha de cobertura V (0) em duas versões diferentes; KMV como versão universal para adaptação de janelas com a maior parte dos materiais de cobertura (S, Z, H), e o módulo KMV-L que permite a adaptação apenas com material de cobertura plano (ardósia).
A janela superior é instalada num ângulo entre 15º e 60º, e a janela inferior num ângulo entre 45º e 90º.
O ângulo interno do telhado deve estar entre 105º e 150º.
O rufo KM pode ser fabricado em alumínio, cobre ou titânio-zinco. Os rufos KMV e KMV-L para janelas em PVC-alumínio instaladas em coberturas com duas inclinações estão disponíveis sob pedido.
Componentes dos rufos
São formados por um elemento de união das duas janelas e pelos laterais da janela inferior. Também inclui canais laterais que evitam a acumulação de pó, folhas, água e neve.

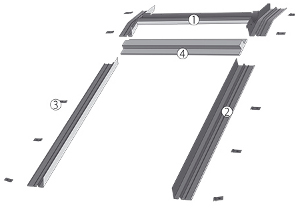

Elementos dos rufos KMV
1 — elementos de união das janelas verticalmente
2 — elementos laterais
3 — chapas para fixação dos rufos
4 — revestimento interior em madeira
